आधुनिक ऑफ-ग्रिड और आपातकालीन बिजली प्रणालियाँ ऐसे हार्डवेयर की मांग करती हैं जो स्थिर एसी रूपांतरण, एकीकृत बैटरी चार्जिंग और व्यापक विद्युत सुरक्षा उपायों को जोड़ती है। यह आलेख मुख्य कार्यक्षमता, व्यावहारिक परिनियोजन परिदृश्य, अंतर्निहित सुरक्षात्मक तंत्र और ऑल-इन-वन इन्वर्टर-चार्जर हार्डवेयर की संचार क्षमताओं की पड़ताल करता है, जिससे सिस्टम बिल्डरों और अंतिम-उपयोगकर्ताओं को दूरस्थ स्थानों, मोबाइल इंस्टॉलेशन और होम बैकअप अनुप्रयोगों के लिए संयुक्त डीसी-एसी पावर रूपांतरण इकाइयों का चयन करते समय प्रमुख मानदंडों को समझने में मदद मिलती है।
- 1. संयुक्त इन्वर्टर-चार्जर इकाई की बुनियादी बातों को समझना
- 2. आउटपुट तरंग गुणवत्ता और वास्तविक-विश्व लोड अनुकूलता
- 3. एकीकृत चार्जिंग सिस्टम और तीन-चरण बैटरी प्रबंधन
- 4. पावर शिफ्ट के दौरान एटीएस स्थानांतरण प्रदर्शन और सिस्टम निरंतरता
- 5. दीर्घकालिक परिचालन विश्वसनीयता के लिए अंतर्निहित सुरक्षा परतें
- 6. हार्डवेयर संचार पोर्ट और दूरस्थ निगरानी संभावनाएं
- 7. उपयुक्त ऑपरेटिंग वातावरण और यांत्रिक स्थापना नोट्स
- 8. अक्सर पूछे जाने वाले तकनीकी प्रश्न
- 9. सिस्टम इंटीग्रेटर्स के लिए अंतिम विचार

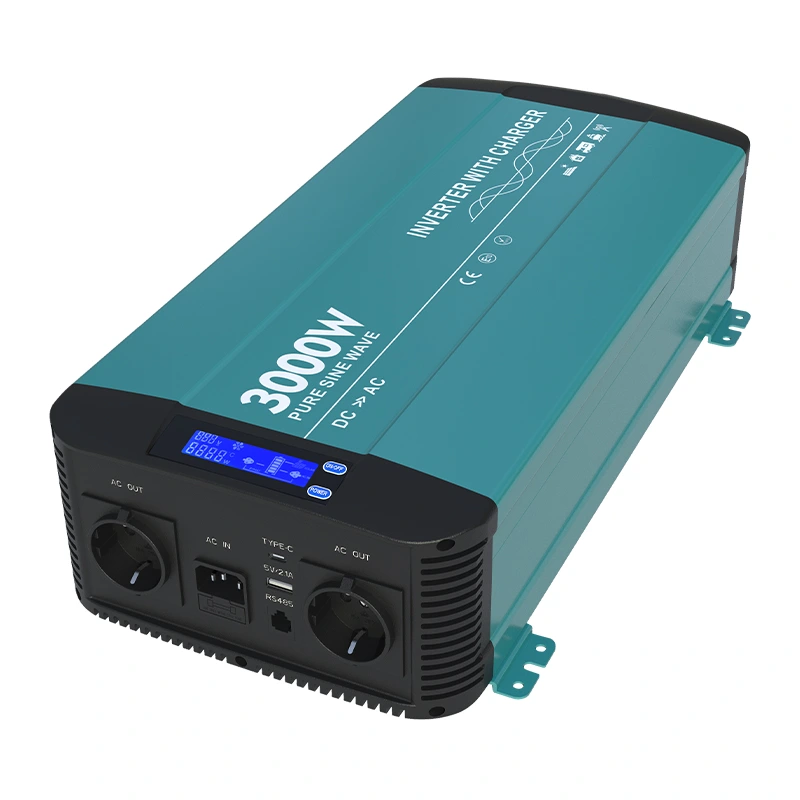

कई दूरस्थ बिजली प्रतिष्ठानों को अलग-अलग इनवर्टर और बाहरी बैटरी चार्जर का समन्वय करते समय चुनौतियों का सामना करना पड़ता है, क्योंकि बेमेल समय या असंगत वोल्टेज थ्रेशोल्ड बैटरी के स्वास्थ्य को ख़राब कर सकते हैं और समग्र सिस्टम स्थिरता को कम कर सकते हैं।चार्जर HK3000PC के साथ 3000w शुद्ध साइन वेव इन्वर्टरडीसी‑एसी इनवर्जन और एसी‑डीसी बैटरी चार्जिंग को एक ही कॉम्पैक्ट चेसिस के अंदर विलय कर देता है, जिससे ऑफ-ग्रिड, मोबाइल या स्टैंडबाय पावर परियोजनाओं के लिए कई अलग-अलग बिजली घटकों के समन्वय की जटिलता दूर हो जाती है। ऑल-इन-वन इकाइयां वायरिंग लेआउट को सुव्यवस्थित करती हैं और ऊर्जा श्रृंखला के भीतर विफलता के बिंदुओं को कम करती हैं, जो कैंपर सेटअप, दूरस्थ कार्य स्थलों और आवासीय बैकअप कॉन्फ़िगरेशन के साथ काम करने वाले उपयोगकर्ताओं के लिए ठोस लाभ लाती है जहां निरंतर बिजली उपलब्धता उच्च व्यावहारिक महत्व रखती है। स्टैंडअलोन पावर सिस्टम को असेंबल करते समय, प्रत्येक जोड़ा गया केबल और अलग डिवाइस संभावित कमजोर स्थान बनाता है, इसलिए योजना चरणों के दौरान समेकित हार्डवेयर आर्किटेक्चर पर सावधानीपूर्वक विचार किया जाना चाहिए।
1. संयुक्त इन्वर्टर-चार्जर इकाई की बुनियादी बातों को समझना
एक संयुक्त इन्वर्टर-चार्जर भंडारण-आधारित बिजली पारिस्थितिकी तंत्र के भीतर दो प्राथमिक भूमिकाएँ निभाता है। सबसे पहले, यह लेड-एसिड या लिथियम बैटरी बैंकों के अंदर संग्रहित प्रत्यक्ष धारा को लेता है और इसे मानक घरेलू विद्युत उपकरण विनिर्देशों से मेल खाने वाली प्रत्यावर्ती धारा में परिवर्तित करता है। दूसरा, जब भी बाहरी एसी स्रोत सुलभ हो जाता है, तो ऑनबोर्ड चार्जर सर्किट कनेक्टेड बैटरी पैक को स्वचालित रूप से भरने के लिए ग्रिड या जनरेटर आपूर्ति से बिजली खींचता है। यह दोहरी भूमिका वाला डिज़ाइन उपयोगकर्ताओं के लिए स्टैंडअलोन चार्जर हार्डवेयर और इन्वर्टर मॉड्यूल के बीच मैन्युअल रूप से स्विच करने की आवश्यकता को समाप्त करता है।
- बैटरी चालित व्युत्क्रम और मुख्य चालित चार्जिंग वर्कफ़्लो के बीच निर्बाध स्विच
- वोल्टेज और वाट क्षमता रीडिंग सहित महत्वपूर्ण रनटाइम मेट्रिक्स को देखने के लिए एकीकृत एलसीडी पैनल
- पूरक सर्किट सुरक्षा के लिए मुख्य एसी इनपुट मार्ग में एकीकृत एसी सर्किट ब्रेकर बनाया गया है
- समर्पित यूएसबी‑ए और टाइप‑सी पोर्ट सुविधाजनक लो‑वोल्टेज डायरेक्ट डिवाइस चार्जिंग की पेशकश करते हैं
भौतिक आयाम और वजन इंस्टॉलरों के लिए सार्थक भूमिका निभाते हैं। इकाई का आकार 489×252×118मिलीमीटर है और वजन 8.8 किलोग्राम है, जो स्थिर और मोबाइल दोनों बाड़ों के लिए दीवार-माउंट तैनाती को संभव बनाता है। धातु आवरण पर एकीकृत माउंटिंग ब्रैकेट ठोस सतहों पर सुरक्षित बन्धन को सरल बनाते हैं, चाहे उपयोगकर्ता उपयोगिता कोठरी, वाहन डिब्बों या बाहरी आश्रय अलमारियाँ के भीतर हार्डवेयर को कॉन्फ़िगर करते हों। वेंटिलेशन ग्रिल्स के आसपास उचित निकासी हमेशा बनाए रखी जानी चाहिए; बाधित वायुप्रवाह थर्मल सुरक्षा को ट्रिगर करेगा और भारी परिचालन भार के तहत उपलब्ध आउटपुट क्षमता को प्रतिबंधित करेगा।
2. आउटपुट तरंग गुणवत्ता और वास्तविक-विश्व लोड अनुकूलता
शुद्ध साइन-वेव आउटपुट संशोधित-साइन विकल्पों की तुलना में सबसे महत्वपूर्ण विभेदकों में से एक है। पाँच प्रतिशत से नीचे रखा गया कुल हार्मोनिक विरूपण सार्वजनिक उपयोगिता मेन द्वारा आपूर्ति की गई तरंग विशेषताओं को दोहराता है। संवेदनशील उपभोक्ता इलेक्ट्रॉनिक्स, आगमनात्मक मोटर, प्रशीतन कंप्रेसर और प्रयोगशाला-ग्रेड उपकरण चलाते समय यह बहुत मायने रखता है। मोटर वाइंडिंग या जटिल आंतरिक नियंत्रण बोर्ड वाले उपकरण अक्सर गर्म होते हैं, अतिरिक्त शोर उत्पन्न करते हैं या विकृत संशोधित-साइन पावर सिग्नल दिए जाने पर कम सेवा जीवन प्रदर्शित करते हैं।
रेटेड निरंतर आउटपुट 3000वाट तक पहुंचता है और वृद्धि क्षमता 6000वाट तक पहुंचती है जो दो‑सेकंड के अंतराल तक बनी रहती है। सर्ज रेटिंग उच्च इनरश करंट को संभालती है जो तब होता है जब तत्काल आगमनात्मक उपकरण अपनी मोटरों को घुमाना शुरू कर देते हैं। पर्याप्त सर्ज हेडरूम के बिना, जब भी कंप्रेसर, पानी पंप या वॉशिंग मशीन मोटर स्टार्टअप चक्र का प्रयास करते हैं तो इनवर्टर ओवरलोड सुरक्षा को विफल कर सकते हैं। फ़ैक्टरी कॉन्फ़िगर करने योग्य आउटपुट वोल्टेज विकल्प क्षेत्रीय विद्युत मानदंडों से मेल खाने के लिए चयन योग्य 50 हर्ट्ज या 60 हर्ट्ज आवृत्ति सेटिंग्स के साथ 100‑120VAC और 200‑240VAC परिवारों को कवर करते हैं। न्यूनतम पूर्ण-लोड रूपांतरण दक्षता 89 प्रतिशत पर दर्ज की गई है, जबकि चरम परिचालन दक्षता 92 प्रतिशत तक पहुंच गई है। उच्च दक्षता गर्मी के रूप में बर्बाद होने वाली कम ऊर्जा का अनुवाद करती है, जो पावर इलेक्ट्रॉनिक्स के अंदर थर्मल नुकसान के बजाय वास्तविक अंतिम-उपयोगकर्ता भार के लिए संग्रहीत बैटरी क्षमता को संरक्षित करती है।
चार्जर HK3000PC के साथ 3000w शुद्ध साइन वेव इन्वर्टरइनपुट डीसी साइड और एसी आउटपुट सर्किट के बीच पूर्ण गैल्वेनिक अलगाव का समर्थन करता है। पूर्ण इनपुट-आउटपुट अलगाव एक महत्वपूर्ण सुरक्षा परत जोड़ता है, जो कनेक्टेड बैटरी सर्किट के अंदर ग्राउंड दोष या वायरिंग गलतियों के मामले में गलती प्रसार को सीमित करता है। इस अलगाव सुविधा को उच्च विद्युत-सुरक्षा जोखिम वाले स्थानों के लिए सिस्टम का निर्माण करने वाले पेशेवर इंस्टॉलरों के बीच उच्च प्रशंसा मिलती है, जैसे कि समुद्री वातावरण और मोबाइल वाहन अनुप्रयोग जहां संक्षेपण और कंपन से आकस्मिक शॉर्ट-सर्किट घटनाओं की संभावना बढ़ जाती है।
| प्रदर्शन पैरामीटर | विशिष्टता मूल्य |
|---|---|
| सतत एसी आउटपुट पावर | 3000W ±5% |
| चरम शक्ति अवधि में वृद्धि | 2 सेकंड के लिए 6000W |
| टोटल हार्मोनिक डिस्टोर्शन | 5% से नीचे |
| पूर्ण-लोड न्यूनतम दक्षता | 89% |
| अधिकतम समग्र दक्षता | 92% तक |
3. एकीकृत चार्जिंग सिस्टम और तीन-चरण बैटरी प्रबंधन
आंतरिक एसी‑डीसी चार्जर क्लासिक तीन-चरण चार्जिंग तर्क का पालन करता है: थोक स्थिरांक-वर्तमान चरण, अवशोषण स्थिरांक-वोल्टेज चरण और फ्लोट रखरखाव चरण। यह अच्छी तरह से स्थापित चार्जिंग प्रोफ़ाइल लेड-एसिड बैटरी रसायन विज्ञान के लिए रिचार्ज चक्र को अनुकूलित करती है। बल्क चरण के दौरान, चार्जर बैटरी वोल्टेज को तेजी से ऊपर उठाने के लिए अधिकतम अनुमत करंट प्रदान करता है। एक बार जब लक्ष्य अवशोषण वोल्टेज थ्रेशोल्ड हिट हो जाता है, तो यूनिट अवशोषण चरण में स्थानांतरित हो जाती है, चार्ज करते समय स्थिर वोल्टेज बनाए रखती है और करंट स्वाभाविक रूप से नीचे की ओर कम हो जाता है। जब करंट रेटेड चार्जिंग परिमाण के लगभग दस प्रतिशत तक गिर जाता है, तो हार्डवेयर फ्लोट चरण में प्रवेश करता है, सेल प्लेटों को ओवरचार्ज किए बिना स्व-निर्वहन का प्रतिकार करने के लिए कम रखरखाव वोल्टेज लागू करता है।
पावर-फैक्टर सुधार अधिकतम चार्जिंग लोड के तहत 0.95 से अधिक मान प्राप्त करता है। मजबूत पावर-फैक्टर प्रदर्शन एसी स्रोत से आने वाले प्रतिक्रियाशील पावर ड्रॉ को कम करता है, जिससे पोर्टेबल जनरेटर या सीमित क्षमता वाले ग्रिड आउटलेट पर कम मांग होती है। एसी इनपुट व्यापक श्रेणी के मुख्य वोल्टेज को स्वीकार करता है; 230VAC वैरिएंट के लिए परिचालन AC इनपुट विंडो 180VAC से 260VAC तक फैली हुई है। व्यापक इनपुट सहिष्णुता का मतलब है कि चार्जर तब भी काम करता रह सकता है जब जनरेटर आउटपुट आदर्श नाममात्र मूल्यों से बाहर चला जाता है, जो अक्सर उतार-चढ़ाव वाली लोड स्थितियों के तहत पोर्टेबल जनरेटर हार्डवेयर पर काम करता है।
डीसी-इनपुट वोल्टेज वैरिएंट के अनुसार चार्जिंग करंट अधिकतम भिन्न होता है। बारह-वोल्ट डीसी मॉडल चालीस-एम्प चार्जिंग आउटपुट तक का समर्थन करते हैं, जबकि चौबीस-वोल्ट डीसी संस्करण बीस-एम्प चार्जिंग आउटपुट तक प्रदान करते हैं। सिस्टम डिज़ाइनरों को बैटरी निर्माताओं द्वारा प्रकाशित अनुशंसित चार्ज दर के विरुद्ध चार्जर की अधिकतम धारा का मिलान करना चाहिए। अत्यधिक उच्च चार्जिंग धाराएं बैटरी के क्षरण को तेज करती हैं; इसके विपरीत, कम आकार का चार्जिंग करंट रिचार्ज समय को अनावश्यक रूप से बढ़ा देता है। चार्जर क्षमता के साथ बैटरी बैंक क्षमता की सावधानीपूर्वक जोड़ी इष्टतम दीर्घकालिक बैटरी चक्र-जीवन प्रदर्शन सुनिश्चित करती है।
4. पावर शिफ्ट के दौरान एटीएस स्थानांतरण प्रदर्शन और सिस्टम निरंतरता
बिल्ट-इन ऑटोमैटिक ट्रांसफर स्विच (एटीएस) बैटरी-व्युत्पन्न एसी पावर और आने वाली बाहरी मुख्य आपूर्ति के बीच स्विचिंग को संभालता है। स्थानांतरण समय 16मिलीसेकंड से नीचे दर्ज होता है। अधिकांश सामान्य घरेलू बिजली के उपकरण पूरी तरह से बिजली बंद किए बिना इस परिमाण के संक्षिप्त व्यवधान को सहन करते हैं। यह विशेषता कई जुड़े भारों के लिए लगभग-यूपीएस-ग्रेड निरंतरता प्रदान करती है। उपयोगकर्ताओं को यह ध्यान में रखना चाहिए कि यदि शून्य-मिलीसेकंड स्थानांतरण एक पूर्ण परिचालन आवश्यकता बन जाता है, तो कुछ अत्यधिक संवेदनशील औद्योगिक कंप्यूटिंग हार्डवेयर को अभी भी अतिरिक्त ट्रू-ऑनलाइन-यूपीएस इकाइयों की अपस्ट्रीम की आवश्यकता हो सकती है।
आंतरिक रिले हार्डवेयर भौतिक सर्किट स्विचिंग कार्यों को संभालता है। रिले रेटिंग उत्पाद प्रकारों में भिन्न होती हैं: 110VAC कॉन्फ़िगरेशन 30‑amp रेटेड रिले को लागू करता है, और 230VAC मॉडल 16‑amp रेटेड रिले को तैनात करता है। मेन-इनपुट साइड पर एकीकृत एसी सर्किट ब्रेकर आने वाली एसी फ़ीड के लिए ओवर-करंट डिस्कनेक्शन सुरक्षा प्रदान करता है, जो रिले सुरक्षा का पूरक है। जब किसी आउटेज घटना के बाद मुख्य बिजली वापस आती है, तो एटीएस लॉजिक स्वचालित रूप से बैटरी ऊर्जा भंडार को फिर से भरने के लिए आंतरिक चार्जर सर्किट को सक्रिय करने के साथ-साथ बाहरी एसी स्रोत पर लोड को रूट करता है। यह व्यावहारिक व्यवहार हार्डवेयर को अप्राप्य दूरस्थ इंस्टॉलेशन के लिए उपयुक्त बनाता है जहां मानव ऑपरेटर ग्रिड-पुनर्स्थापना घटनाओं पर तुरंत प्रतिक्रिया नहीं दे सकते हैं।
5. दीर्घकालिक परिचालन विश्वसनीयता के लिए अंतर्निहित सुरक्षा परतें
मजबूत मल्टी-लेयर प्रोटेक्शन सूट इन्वर्टर-चार्जर हार्डवेयर और कनेक्टेड बैटरी और लोड उपकरण दोनों की सुरक्षा करता है। डीसी इनपुट साइड सुरक्षा आंतरिक फ्यूज, कम वोल्टेज कटऑफ और ओवर वोल्टेज शटडाउन स्थितियों के माध्यम से रिवर्स-पोलरिटी रक्षा को कवर करती है। भारी-गेज बैटरी केबल कनेक्ट करते समय रिवर्स-पोलरिटी सुरक्षा इंस्टॉलर वायरिंग गलतियों के खिलाफ महत्वपूर्ण सुरक्षा प्रदान करती है। ऐसे सुरक्षा उपायों के बिना, उलटे बैटरी टर्मिनल कुछ ही क्षणों में बिजली रूपांतरण इलेक्ट्रॉनिक्स को स्थायी रूप से नष्ट कर सकते हैं।
एसी आउटपुट पक्ष पर यूनिट शॉर्ट-सर्किट घटनाओं, निरंतर अधिभार स्थितियों और आंतरिक अति-तापमान घटनाओं पर प्रतिक्रिया करती है। जब भी आंतरिक तापमान सुरक्षित परिचालन छत से ऊपर चढ़ जाता है, तो स्थायी घटक क्षति को रोकने के लिए थर्मल सुरक्षा शटडाउन प्रक्रिया शुरू कर देती है। तापमान-और-लोड नियंत्रित शीतलन पंखे गतिशील रूप से घूर्णी गति को समायोजित करते हैं। पंखे केवल भारी कार्यभार या उच्च आंतरिक तापमान पर ही तेजी से घूमते हैं; हल्के भार की स्थिति में पंखे का शोर न्यूनतम रहता है, जो इनडोर आवासीय या केबिन प्रतिष्ठानों के लिए एक महत्वपूर्ण लाभ है जहां रहने वालों के लिए ध्वनिक आराम मायने रखता है।
प्रत्येक सुरक्षात्मक स्थिति फ्रंट-पैनल एलसीडी डिस्प्ले के माध्यम से दृश्य प्रतिक्रिया संकेतों को ट्रिगर करती है, जिससे उपकरण आवरण खोले बिना समस्या निवारण की अनुमति मिलती है। दूरस्थ बिजली साइटों की सेवा करने वाले ऑन-साइट तकनीशियनों के लिए स्थानीय स्क्रीन स्पीड डायग्नोस्टिक कार्य से सीधे गलती कोड पढ़ने में सक्षम होना।चार्जर HK3000PC के साथ 3000w शुद्ध साइन वेव इन्वर्टरएकल इकाई के अंदर कई अलग-अलग सुरक्षात्मक प्रतिक्रियाओं को समेकित करता है, जिससे बिजली प्रणाली वास्तुकला के आसपास कई अलग-अलग बाहरी सुरक्षात्मक मॉड्यूल को ढेर करने की आवश्यकता समाप्त हो जाती है।
6. हार्डवेयर संचार पोर्ट और दूरस्थ निगरानी संभावनाएं
RJ‑11‑style भौतिक कनेक्टर के साथ एक RS‑485 संचार पोर्ट दूरस्थ निगरानी क्षमता को सक्षम बनाता है। उपयोगकर्ता वैकल्पिक रूप से मुख्य इन्वर्टर-चार्जर चेसिस से दूर स्थित एक बाहरी रिमोट एलसीडी कंट्रोल पैनल संलग्न कर सकते हैं। यह उन इंस्टॉलेशन के लिए सुविधाजनक साबित होता है जहां मुख्य पावर हार्डवेयर बेसमेंट स्टोरेज डिब्बों या उपयोगिता अलमारियाँ के अंदर बैठता है, जबकि ऑपरेटर रहने वाले क्षेत्र के स्थानों से स्थिति रीडिंग का निरीक्षण करना चाहते हैं। ईथरनेट कनेक्टिविटी अधिक उन्नत पर्यवेक्षी सेटअप के लिए वैकल्पिक अपग्रेड के रूप में मौजूद है।
RS‑485 बस के माध्यम से, होस्ट मॉनिटरिंग सिस्टम बैटरी वोल्टेज, आउटपुट वाट क्षमता, परिचालन मोड झंडे और सक्रिय गलती संकेतक सहित वास्तविक समय डेटासेट खींच सकते हैं। बड़े माइक्रो-ग्रिड परिनियोजन का निर्माण करने वाले सिस्टम इंटीग्रेटर्स के लिए, यह हार्डवेयर को उच्च-स्तरीय साइट-मॉनिटरिंग प्लेटफ़ॉर्म में एकीकृत करने के रास्ते खोलता है। ध्यान रखें कि RS‑485 वायरिंग प्रथाओं को लंबी दूरी के अंतर सिग्नलिंग के लिए उद्योग दिशानिर्देशों का सम्मान करना चाहिए; उचित केबल चयन और ग्राउंडिंग आस-पास के उच्च-वर्तमान पावर कंडक्टरों से विद्युत शोर के कारण होने वाले डेटा भ्रष्टाचार से बचने में मदद करते हैं।
7. उपयुक्त ऑपरेटिंग वातावरण और यांत्रिक स्थापना नोट्स
पूर्ण-लोड रेटेड परिवेश तापमान सीमा शून्य डिग्री सेल्सियस से प्लस चालीस डिग्री सेल्सियस तक फैली हुई है। जब आसपास का तापमान साठ डिग्री सेल्सियस तक बढ़ जाता है, तो हार्डवेयर स्वचालित रूप से उपलब्ध आउटपुट क्षमता को नाममात्र बिजली रेटिंग के सत्तर प्रतिशत तक कम कर देता है। भंडारण तापमान विंडो गैर-परिचालन अवधि के लिए शून्य से सत्तर डिग्री सेल्सियस तक फैली हुई है। गैर-संघनित पर्यावरणीय परिस्थितियों में आर्द्रता सहनशीलता अधिकतम नब्बे-तीन-प्रतिशत सापेक्ष आर्द्रता तक पहुँच जाती है। संक्षेपण एक प्रमुख जोखिम कारक का प्रतिनिधित्व करता है; जिन स्थानों पर ओस जमती है, उन्हें आंतरिक सर्किट बोर्डों को सूखा रखने के लिए पर्याप्त वेंटिलेशन सुनिश्चित करना चाहिए।
माउंटिंग ओरिएंटेशन को निर्माता के यांत्रिक चित्रों का पालन करना चाहिए। पंखे के वेंटिलेशन उद्घाटन के निकट पर्याप्त निकासी बनाए रखें ताकि गर्म निकास हवा स्वतंत्र रूप से बाहर निकल सके। समर्पित निकास वेंटिलेशन के बिना पूरी तरह से बंद छोटे कैबिनेट के अंदर इकाई को सील करने से बचें, क्योंकि फंसी हुई गर्मी थर्मल ड्रेटिंग और बार-बार सुरक्षात्मक शटडाउन घटनाओं को सक्रिय करती है। बैटरी केबल गेज का चयन करते समय, हमेशा तीन-हजार-वाट बिजली स्तर से जुड़े उच्च डीसी-साइड वर्तमान परिमाण को ध्यान में रखें; कम आकार के केबल अत्यधिक प्रतिरोधक वोल्टेज ड्रॉप लाते हैं और वायरिंग रन के दौरान खतरनाक ओवरहीटिंग पॉइंट बनाते हैं।
8. अक्सर पूछे जाने वाले तकनीकी प्रश्न
हाँ। एसी इनपुट सर्किट उचित आकार के पोर्टेबल जनरेटर से आउटपुट स्वीकार करेगा। जनरेटर आउटपुट वोल्टेज को प्रकाशित एसी-इनपुट ऑपरेटिंग विंडो के भीतर रखें। जनरेटर वृद्धि क्षमता का ध्यान रखें; जनरेटर की निरंतर वाट रेटिंग आराम से अधिकतम चार्जिंग से अधिक होनी चाहिए और साथ ही जनरेटर टर्मिनलों पर सहायक एसी-लोड ड्रा भी लागू होना चाहिए। अत्यधिक वोल्टेज उतार-चढ़ाव के साथ खराब गुणवत्ता वाला जनरेटर आउटपुट आंतरिक सुरक्षात्मक प्रतिक्रियाओं को ट्रिगर कर सकता है।
मूल तीन-चरण बल्क-अवशोषण-फ्लोट चार्जिंग वक्र मूल रूप से बाढ़, एजीएम और जेल-प्रकार लीड-एसिड बैटरी बैंकों के लिए इंजीनियर किया गया है। लिथियम-आयन बैटरी असेंबलियों को तैनात करते समय, उपयोगकर्ताओं को चार्जर वोल्टेज सेट-पॉइंट के विरुद्ध बैटरी प्रबंधन प्रणाली संगतता को सत्यापित करना होगा। कुछ लिथियम पैक के लिए संशोधित चार्जिंग प्रोफाइल की आवश्यकता होती है; ऐसे परिदृश्यों में बाहरी समर्पित बैटरी चार्जर हार्डवेयर आवश्यक हो सकता है।
यद्यपि यूनिट के अंदर आंतरिक रिवर्स-पोलरिटी फ़्यूज़ मौजूद है, उद्योग की सर्वोत्तम प्रथाएं बैटरी टर्मिनलों से कम भौतिक दूरी के भीतर सीधे सकारात्मक बैटरी कंडक्टर पर उच्च-वर्तमान रेटेड फ़्यूज़ स्थापित करने की दृढ़ता से अनुशंसा करती हैं। यह बाहरी फ़्यूज़ इन्वर्टर-चार्जर बाड़े के बाहर भयावह शॉर्ट-सर्किट घटनाओं में बैटरी केबलिंग की रक्षा करता है।
गैल्वेनिक अलगाव बैटरी डीसी सर्किट और एसी आउटपुट सर्किट के बीच विद्युत पृथक्करण बनाता है। यह ग्राउंड-फॉल्ट घटनाओं के दौरान डोमेन में फॉल्ट-करंट प्रवाह को रोकता है, मोबाइल और समुद्री प्रतिष्ठानों के भीतर सुरक्षा में सुधार करता है और बैटरी बैंक और कनेक्टेड एसी-साइड उपकरणों के बीच विद्युत शोर युग्मन की कुछ श्रेणियों को कम करता है।
9. सिस्टम इंटीग्रेटर्स के लिए अंतिम विचार
ऑल-इन-वन इन्वर्टर-चार्जर हार्डवेयर इनवर्जन, बैटरी चार्जिंग, स्वचालित ट्रांसफर स्विचिंग और कई सुरक्षात्मक कार्यों को एकल चेसिस में समेकित करके कई ऑफ-ग्रिड और बैकअप-पावर सिस्टम को सुव्यवस्थित करता है। बिजली रूपांतरण हार्डवेयर का मूल्यांकन करते समय, केवल निरंतर वाट दर के आंकड़ों से परे देखें; वृद्धि प्रबंधन क्षमता, तरंगरूप शुद्धता, अंतर्निहित सुरक्षा सुविधा पूर्णता, स्थानांतरण-स्विच समय और उपलब्ध निगरानी इंटरफेस का आकलन करने के लिए समय लें। इनमें से प्रत्येक विशिष्टता वास्तविक-विश्व प्रणाली की विश्वसनीयता को दिन-प्रतिदिन आकार देती है।
प्रत्येक विद्युत प्रणाली परियोजना पूरी तरह से लोड ऑडिटिंग के साथ शुरू होती है। चलने वाले प्रत्येक उपकरण के लिए वाट क्षमता ड्रा का दस्तावेजीकरण करें, बड़े स्टार्टअप इनरश करंट के साथ आगमनात्मक भार को नोट करें, और बैटरी बैंक और इन्वर्टर-चार्जर संयोजन का चयन करने से पहले स्वीकार्य बैटरी डिस्चार्ज गहराई सीमा को परिभाषित करें। विचारशील पूर्व-योजना हार्डवेयर इंस्टॉलेशन पूर्ण होने के बाद परिचालन संबंधी निराशाओं को रोकती है।चार्जर HK3000PC के साथ 3000w शुद्ध साइन वेव इन्वर्टरअलग-अलग पावर-सिस्टम घटकों के पैचवर्क संग्रह को इकट्ठा किए बिना एकीकृत चार्जिंग क्षमता चाहते हुए तीन-हज़ार-वाट निरंतर आउटपुट की आवश्यकता वाली परियोजनाओं के लिए अच्छी तरह से फिट बैठता है।
इस हार्डवेयर के पीछे पेशेवर-ग्रेड विनिर्माण पृष्ठभूमि के लिए आप प्रकाशित संसाधनों का पता लगा सकते हैंनिंगबो कोसुन न्यू एनर्जी कंपनी लिमिटेड.इंजीनियरिंग दस्तावेज़ीकरण, आयाम चित्र और पूर्ण विनिर्देश शीट सिस्टम डिज़ाइन तैयार करने वाले तकनीकी मूल्यांकनकर्ताओं के लिए और अधिक गहराई प्रदान करते हैं।
